✅ 👉Herramientas para embrague de AIRE ACONDICIONADO👈, como son, para que sirven y como se usan.

Cómo son.

Set de útiles de 28 piezas.

A continuación paso a describir cada uno de los componentes de este set.

En primer lugar encontramos en la tapa superior un maneral de 210x113x 4 mm de forma triangular con mango y unas ranuras radiales practicadas en su interior.

El asidero tiene un recubrimiento de plástico rojo.

Maneral lado anverso.

Maneral lado reverso.

Tres pequeños vástagos roscados de 41mm de largo, siendo su parte roscada de M6x1.00 mm y su parte opuesta un cilindro de 8 mm de diámetro acompañados de sus correspondientes tuercas moleteadas.

Vástagos roscados con sus tuercas.

Instalando los pequeños vástagos roscados en cada una de las ranuras del maneral obtendremos una palanca que nos permitirá sujetar el plato de arrastre del conjunto del embrague y podremos así actuar sobre el tornillo o tuerca central que lo sujeta al eje del compresor.

Un husillo central de 110 mm de largo con una parte roscada M10x1.50 y en eje cilíndrico de 42mm de largo por 5 mm de diámetro.

Husillo central.

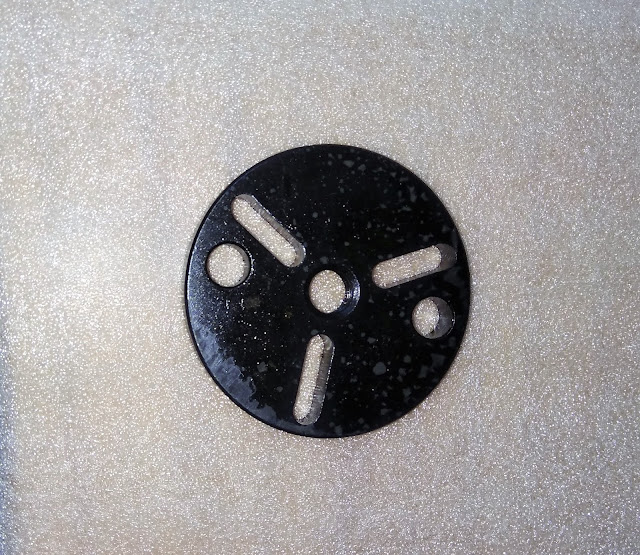

En la tapa inferior encontramos en primer lugar un disco de 68x9.5 mm con un agujero roscado central M10x1.50, dos taladros pasantes y diametralmente opuestos de 9mm de diámetro, y tres ranuras equidistantes de 6x21mm.

Disco o placa.

Dos cojinetes axiales de 42mm de diámetro exterior, 19 de diámetro interior y 14 mm de alto.

Cojinetes radiales.

Vista detalle.

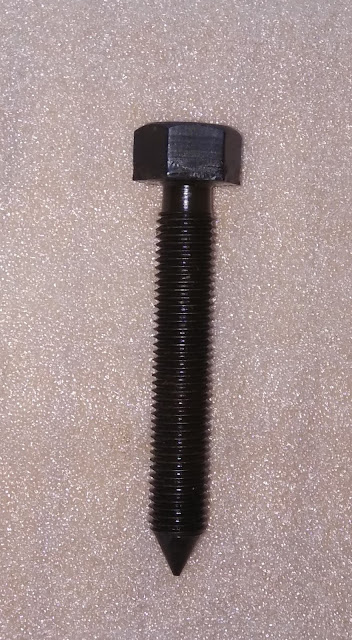

Otro husillo central con mismo paso de rosca que el husillo anterior una longitud total de 88mm y acabado con su extremo de forma cónica.

Husillo de punta cónica.

Tres tornillos de cabeza allen M6x1.25 y 50mm de largo.

Otros tres tornillos allen M5x0.8 y 50mm de largo.

Dos tornillos allen M8x1.50 y 60mm de largo.

Combinando de forma adecuada los diferentes elementos anteriores podremos construir útiles que nos permitirán extraer de forma adecuada los platos de arrastre de diferentes modelos de embragues de compresor.

A continuación seguimos con el resto de útiles de este set que son más específicos de algunas marcas concretas de compresores, cuatro de ellos que sólo sirven para ser usados como extractores y otros dos muy similares que serán usados como extractores e instaladores.

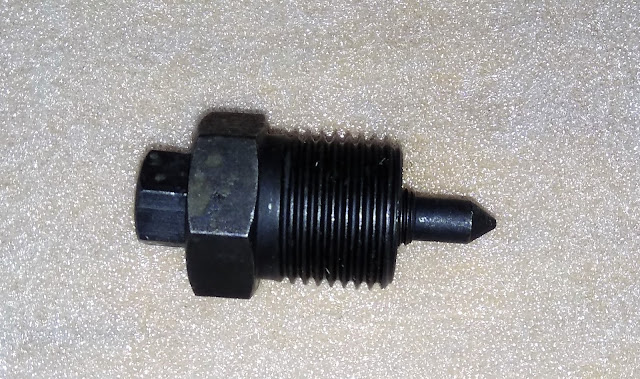

Extractor compuesto por tuerca exterior de hexágono de 26 mm y parte roscada M22x2.0 y longitud total de 31mm. En su interior lleva roscado un husillo de cabeza hexagonal de 14mm y de 54 mm de largo acabado en punta cónica.

Extractor compuesto por tuerca exterior de hexágono de 22 mm y parte roscada M22x1.50 y longitud total de 44mm. En su interior lleva roscado un husillo de cabeza hexagonal de 19mm y de 88 mm de largo acabado en punta cilíndrica de 9x9 mm.

Extractor compuesto por tuerca exterior de hexágono de 26 mm y parte roscada M24x1.50 y longitud total de 44mm. En su interior lleva roscado un husillo de cabeza hexagonal de 24mm y de 88 mm de largo acabado en punta cilíndrica de 8x31mm.

Extractor compuesto por tuerca exterior de hexágono de 26 mm y parte roscada M25x1.50 y longitud total de 44mm. En su interior lleva roscado un husillo de cabeza hexagonal de 24mm y de 96 mm de largo acabado en punta cilíndrica de 8x39mm.

Extractor-instalador compuesto por una pieza central de 43mm de alto con hexágono de 26mm, parte roscada M22x2.00 y manguito de 19mm de diámetro por 21mm de alto; un husillo central con cabeza hexagonal de 19mm y 72mm de largo con su extremo perforado y roscado interiormente M8x1.25 donde va instalado una pieza roscada cuya cabeza cilindrica ha sido mecanizada como se ve en la foto con dos lados planos opuestos con unas medidas de 13x9mm.

Extractor-instalador compuesto por una pieza central de 43mm de alto con hexágono de 26mm, parte roscada M22x1.50 y manguito de 19mm de diámetro por 21mm de alto; un husillo central con cabeza hexagonal de 19mm y 74mm de largo con su extremo perforado y roscado interiormente M8x1.25 donde va instalado una pieza roscada cuya cabeza cilindrica ha sido mecanizada como se ve en la foto con dos lados planos opuestos con unas medidas de 13x9mm.

Para qué sirven.

Son herramientas específicas para su uso durante el desmontaje e instalación de los embragues electromagnéticos instalados en los compresores de aire acondicionado.

Sin ellas las operaciones de reparación y mantenimiento de los compresores de aire acondicionado se vuelven muy dificultosas o imposibles, posibilitando, en determinados casos, la reparación "in situ" haciendo innecesario el desmontaje del conjunto completo del compresor de aire acondicionado.

Es posible conseguirlos en el mercado de forma independiente o bien en kits, siendo esta opción más práctica (dado que así tendremos todos nuestros útiles guardados y ordenados en un mismo sitio) y económicamente más interesante.

Cómo se usan.

En la mayoría de los casos su uso es bastante intuitivo pudiendo crear diferentes herramientas combinando los distintos elementos que componen el kit.

Por regla general será necesario quitar el tornillo o tuerca central que sujeta el plato de arrastre al eje del compresor y después, dependiendo del tipo de fabricante usaremos el maneral con los tornillos allen roscados en los lugares preparados para ello en el plato de arrastre y despues usaremos un husillo central, acorde al tipo de eje del compresor, con el que ejerceremos presión extrayendo así el plato de arrastre.

En otros casos, el plato de arrastre tendrá una rosca central concéntrica al eje del compresor, siendo entonces necesario usar alguno de los otros extractores provistos en el kit.
